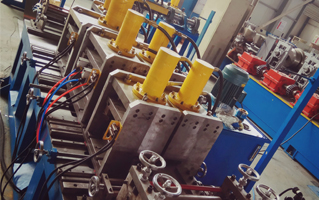

全自动消防箱成型设备AT

型号:AT65-240;

产地:山东 潍坊;

制造商:潍坊奥腾冷弯机械有限公司;

操作人员需求:1人即可;

生产速度:根据箱体大小,速度不同,整体速度远高于传统消防箱箱体加工;

轧辊材质:Gr15/Cr12等选配;

成型道次:15-16道次;

电源要求:AC380V  50Hz;

轧制厚度:0.6mm-1.5mm(区间);

气源要求:0.6MPa;


全自动消防箱冷弯成型生产设备参数:

工艺流程:

上料(带钢) —校平送料—储料坑—伺服送料、液压冲孔—储料坑—冷弯成型—测孔定位、液压自动折弯切断—卸料

机构配备:

开卷机 校平送料机 伺服送料机,液压冲孔机 冷弯成型主机(可调箱体尺寸规格) 自动折弯机、切断机 控制箱2个

具体说明:



1、单头悬臂箱式开卷机:

⑴、最大负重:≤4T;

⑵、开卷内径范围:Φ450~Φ500 mm;

⑶、最大开卷外径:≤Φ1300 mm;

 2、5 4辊式校平送料机:

(1) 校平形式:上2下3,2组动力辊;

(2) 驱动功率:3Kw;

 3、伺服送料冲孔:

(1)2 2辊式伺服送料机构1套;

(2)伺服电机功率:2.3KW;

 (5)电控系统1套;


4、冷弯成型机:

⑴、15或16道主辊, 1套导向装置 (主机结构采用一侧固定,另一侧整体移动调整,更换箱体厚度尺寸时,只需人工按照尺寸刻度尺旋转手轮至合适位置即可);

⑵、最大过料宽度:300 mm;

⑶、轧制厚度:0.8-1.5mm(区间);

(4)、主轴直径ф55mm;

(5)、驱动电机功率:5.5KW;

  (6)、冷弯成型机组成:该机是整个机组的主要工作部分。带钢经过连续的滚轧变形,即成为符合图纸要求的型材,本机由:机身、墙板组件、导向装置、校直装置、传动系统组成。


5、 电控系统:

该系统由5.5KW变频器、PLC控制箱、彩色触摸屏、操作台等组成。该系统用于完成整个机组的电器控制,控制柜上装有故障保护装置,如整个机组任何一个控制开关出现故障,整个机组会自动停止动作。
